F67
ENDÜSTRIYEL KALITE KONTROL IÇIN YÜKSEK HIZLI KAÇAK TEST CIHAZI
Şüphesiz, piyasadaki en küçük yüksek performanslı kaçak test cihazı. Başlıca avantajlarından biri, F67 modülümüzün test edilecek parçanın yakınına monte edilebilmesi ve en iyi ölçüm koşullarını garanti etmesidir. 50’ye kadar modülü ağa bağlayabilir ve bunları dokunmatik ekran + kullanıcı dostu arayüzümüzle izleyebilirsiniz: 67 demosu.
Otomatik ve yarı otomatik test makineleri için özel olarak tasarlanan F67, çok rekabetçi bir fiyatla eksiksiz bir özellik yelpazesi sunar.
F67 : BAŞVURULAR
Ambalaj, blister ambalajlar, saatler, cep telefonları, pnömatik ve hidrolik bağlantı parçaları…
F67 : ÖZELLİKLER
• Diferansiyel basınç düşüşü ile sızdırmazlık ölçümü
• Ölçüm türleri: Doğrudan mod / Kapalı test bileşenleri / Hassasiyeti azaltılmış sızıntı modu
• Akıllı basınç düzenlemesi regülatörsüz – otomatik doldurma (isteğe bağlı)
• Elektronik regülasyon (isteğe bağlı)
• Birimler: Pa, Pa/s, sccm
• Kompakt boyutlar (genel (mm): h 141,5 x L 225 x P 97)
• Mekanik veya elektronik vakum regülatörü 5 bar
• Entegre dolum ve boşaltma vanaları
• Ethernet ağı ile 50 modüle kadar (Modbus IP)
• DIN rayına montaj
ÇEVRE :
ROHS standardı
ÖLÇÜM ÖZELLİKLERİ :
| Aralık | Doğruluk* | Maksimum çözünürlük |
| 0 – 50 Pa | ±(1.5% okuma + 0.5 Pa) | 0.01 Pa |
| 0 – 500 Pa | ±(1% okuma + 1 Pa) | 0.1 Pa |
| 0 – 5000 Pa | ±(1% okuma + 10 Pa) | 1 Pa |
*Doğruluk: doğrusallık + tekrarlanabilirlik + histerezis *Opsiyonel laboratuvar doğruluğu mevcuttur

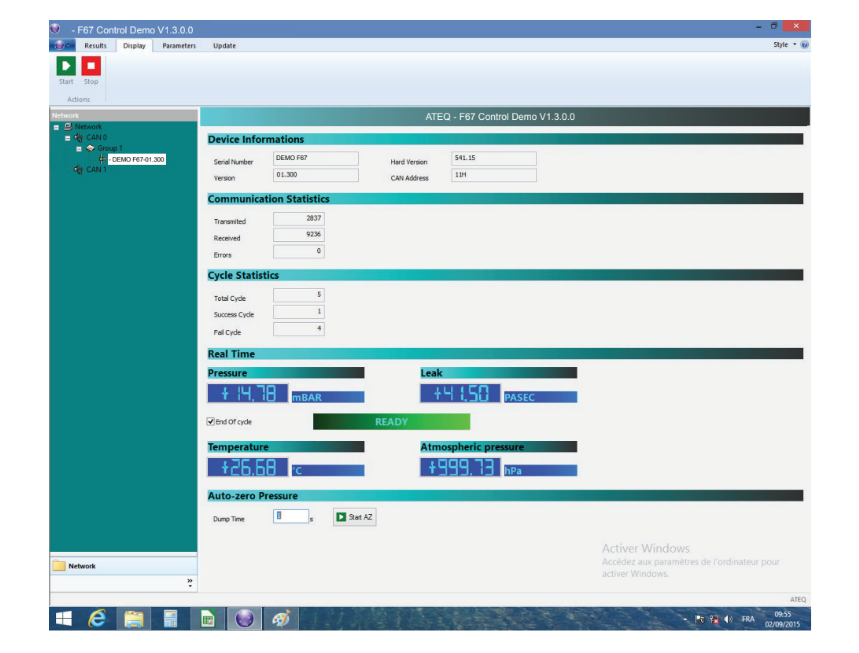

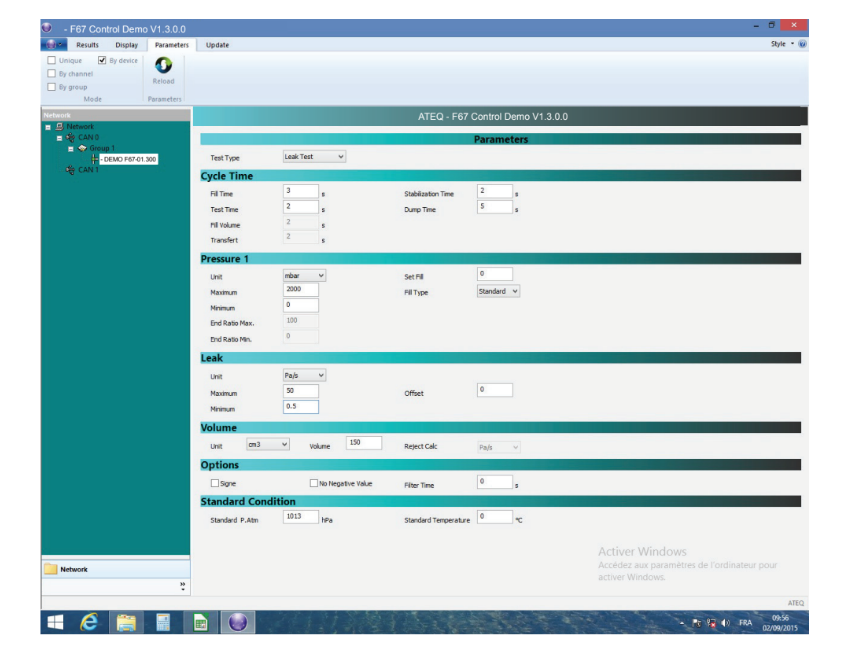

F67 Demo Arayüzü
F67 : TEKNİK ÖZELLİKLER
F67 : BROŞÜR
Detaylı bilgi için F67 özellikler, teknik özellikler vb. dahil olmak üzere.
F67 : TEKNOLOJİ
Açık ara en popüler teknoloji olan fark basınç düşüşü, odanızı test etmek için bir referans hacim kullanır. Bu, her iki tarafta aynı anda meydana geldiklerinde ortam basıncındaki veya sıcaklığındaki değişiklikleri telafi eder.
Sadece test parçası üzerindeki bir sızıntı sensör membranımızın hareket etmesine neden olacaktır.
Bu yöntemin ikinci avantajı, atmosfere göre basınç düşüşlerini ölçen geleneksel basınç düşüş teknolojisinin aksine, sensör iki devre arasındaki basınç farklarını ölçtüğü için doğruluğun test basıncıyla düşmemesidir.
Doğrudan ölçüm prensibi
Test parçası 3 ve referans parçası 5 aynı basınca kadar doldurulur. Bir diferansiyel sensör 4, test parçası 3 ile referans parça 5 arasındaki basınç değişimini ölçer. Bazı uygulamalarda, referans parça bir tapa ile değiştirilebilir.
Duyarsızlaştırılmış test
.Bu mod, gerekli serbest bırakma seviyesinin diferansiyel sensörün tam ölçeğinden daha büyük olduğu büyük kaçak ölçümleri için kullanılır.Test basıncı, test parçasının 3 girişine uygulanır. Ölçüm, basınç sensörü 2 tarafından gerçekleştirilir.
Diğer test türleri seçenek olarak mevcuttur
